1المواصفات التقنية

3.1 وضع العمل: الدورة مغلقة، نصف مغلقة، نصف مفتوحة.

3.2 احتياجات الغاز: O الطبية₂والطبية₂O الذي يبلغ ضغطه 280kPa 600kPa

3.3 خطأ قيمة الضغط لا يتجاوز ± 4% من المعايرة الكاملة.

3.4 0₂و N₂كل منهما مجهز بجهاز تنظيم ضغط محدد يحتوي على صمام أمان. لا ينبغي أن يكون ضغط العادم في صمام الأمان أكثر من ضعف ضغط الدخول الاسمي.

3.5 عندما يصل ضغط مصدر غاز الأكسجين الذي يذهب إلى آلة التخدير إلى 200kPa ± 50kPa على الأقل ، سيظهر إنذار صوتي ، والذي سيستمر لأكثر من 7 ثوان.

3.6 نطاق عداد التدفق من O_{2 ،}ن₂O هو:0.1 لتر/دقيقة 10 لتر/دقيقة

3.7 جهاز قياس التدفق مجهز بـ O_2‬‬ن₂O جهاز التحكم في النسبة للتأكد من أن تركيز الأكسجين لا يقل عن 25 ٪

3.8 سرعة تدفق إمدادات الأكسجين: 25 لتر/دقيقة 75 لتر/دقيقة

3.9 نطاق ضبط تركيز غاز التخدير للمبخر: ٠٪ ٠٪، نطاق خطأ التركيز يتراوح بين ٢٠٪ و ٣٠٪، ولا يمكن أن يتجاوز ٥٪ إلى ٧٪.5% من الحد الأقصى للقيمة (مع مراعاة العدد الأكبر).

3.10 جهاز تنفس مخدر

3.10.1 وضع التهوية: IPPV، SIPPV، SIMV، MANUAL.

3.10.2 معدل التنفس: 2 مرات/دقيقة، ~ 99 مرة/دقيقة، الخطأ المسموح به: ± 15%

3.10.3 تردد التهوية الإلزامية المتقطعة: من 2 مرات / دقيقة إلى 20 مرة / دقيقة ، الخطأ المسموح به: ± 15 ٪.

3.10.4 I: E هو 2: 1 ‬1:8، الخطأ المسموح به:15%

3.10.5 نطاق ضبط حجم المد والجزر: 50 مل ~ 1500 مل، الخطأ المسموح به: 100 مل وأقل من ± 20 مل، والباقي ± 15٪.

3.10.6 نطاق إشارة حجم المد والجزر: 20 مل ~ 1500 مل ، الخطأ المسموح به: 100 مل و ± أقل من 20 مل ، والباقي ± 15 ٪.

3.10.7 نطاق ضبط ضغط الزناد: -10 سم/ساعة₂O 20cmH₂O ، نطاق الخطأ المسموح به: ± 2cmH₂0 أو ± 10% (مع مراعاة العدد الأكبر).

3.10.8 ضغط التنفس النهائي الإيجابي: 20 سم/ساعة₂O ، الخطأ المسموح به: ± 2cmH₂O أو ± 20% (مقتضى العدد الأكبر).0 يمثل إغلاق هذه الوظيفة.

3.10.9 علامة: كل 100 نفساً يكون هناك نفساً عميقاً، ويكون وقت التنفس 1.5 مرة من القيمة المحددة. نطاق الخطأ المسموح به: ±15%.

3.10.10 ضغط الحماية القصوى: ≤ 12.5kPa.

3.10.11 حد الضغط: 1060 سم/ساعة₂O ، ومدى الخطأ المسموح به: ± 2cmH₂0 أو ± 10% (مع مراعاة العدد الأكبر).

3.10.12 إنذار ضغط مجرى الهواء: حدود ضغط مجرى الهواء العلوي مقياس تعديل قيمة إنذار هو 560cmH2O ، الخطأ المسموح به: ± 2cmH₂O ، أو ± 20٪ ((مع مراعاة العدد الأكبر) ، عندما تصل قيمة ضغط مجرى الهواء إلى مستوى الإنذار ، فإنه سيطلق إنذارًا على الفور ؛نطاق الخطأ المسموح به:±2 سم/ساعة₂O ، أو ± 20% (مع مراعاة العدد الأكبر)

3.10.13 إنذار التهوية: نطاق قيمة إنذار حد التهوية العلوي: 1L20L / min ، نطاق الخطأ المسموح به: ± 20٪ ؛ نطاق ضبط قيمة إنذار حد التهوية المنخفض: 0L19L / min ، نطاق الخطأ المسموح به:± 20%.

3.10.14 إنذار حجم المد والجزر: نطاق تعديل قيمة حد إنذار المد والجزر العلوي100-1500ml، نطاق الخطأ المسموح به: ± 20%؛ نطاق تعديل قيمة حد إنذار حجم المد والجزر المنخفض 0-1400ml،نطاق الخطأ المسموح به ± 20%.

3.10.15 إنذار تركيز الأكسجين: نطاق تعديل قيمة إنذار الحد الأقصى لتركيز الأكسجين 21% إلى 99% ، نطاق الخطأ المسموح به: ± 5%؛ نطاق تعديل قيمة إنذار الحد الأقصى لتركيز الأكسجين:18%~80%نطاق الخطأ المسموح به: ± 5 ٪

3.10.16 إنذار الاختناق: يبدأ الإنذار في 15s ± 5s في حالة وجود ضغط أعلى باستمرار من 10 سم/ساعة₂و حجم المد والجزر أقل من 120 متر

3.10.17 إنذار انخفاض الأنابيب: يبدأ الإنذار في 15s ± 5s في حالة انخفاض الضغط باستمرار إلى أقل من 2cmH₂أوه،

3.10إنذار ضغط مرتفع مستمر: عندما يظل ضغط دائرة التنفس التخديرية أعلى من 25 سمH2O ، وسوف يرسل إنذار ذات أولوية عالية دائما في 15 + 1s..

3.10.19 إنذار بطارية منخفضة (إذا كانت مجهزة ببطارية): عندما تكون طاقة الاحتياط أقل من DC14 V، فإنه سيرسل إنذار، نطاق الخطأ المسموح به: ± 0.5 V.

3.10.20 تحذير من تشغيل البطارية في حالات الطوارئ (إذا كانت مجهزة ببطارية): بعد إيقاف تشغيل الكهرباء المتغيرة والمتواصلة، يمكن لبطارية الطوارئ أن تبقي جهاز التهوية يعمل لمدة لا تقل عن 30 دقيقة.يرافقها صوت الإنذار

3.10.21 إنذار الإشارة البصرية: إشارة الإنذار تبقى دون انقطاع إذا لم يتم إزالة حالة الإنذار، وقت تخفيف إشارة الصوت أقل من 120 ثانية.

3.10.22 نطاق المراقبة:

نطاق مراقبة ضغط مجرى الهواء: -20 ≈ 80cmH2O، نطاق الخطأ المسموح به: ± 2cmH2O، أو ± 10% (حسب العدد الأكبر)

مراقبة حجم التهوية: 0 ~ 30L / min ، الخطأ المسموح به: ± 15٪.

نطاق مراقبة تركيز الأكسجين: 15%~100٪، نطاق الخطأ المسموح به: ± 2.5%% الحجم + تركيز الغاز2.5٪

3.10.23 ضوضاء آلة التخدير في ظل ظروف العمل الطبيعية لا تزيد عن 65 ديسيبل ((أ))

2. الحجم والوزن

2.1 الحجم:

880 ملم × 620 ملم × 1420 ملم

2.2 وزن:

125 كجم

3. التثبيت والتنظيم

3.1 التحضير قبل التثبيت

1. تأكدي من أن آلة التخدير ومرفقاتها سليمة والمنتجات في حاوية التعبئة هي نفسها كما هو مطلوب في قائمة الشحنمن الأفضل أن تحتفظ بحاوية التعبئة والضغط المقاوم للصدمات جيداً للنقل التالي.

2جهاز التهوية بناء على دليل المستخدم

3التحقق من معرفة مبدأ العمل وخصائص الهيكل و لوحة التحكم لجهاز التخدير و مصدر الغاز₂و N₂O للتأكد من أن الضغط يفي بمتطلبات 280~600kPa. إذا كان يوفر الغاز مع الأسطوانة، يجب عليك أيضا التحقق من ما إذا كان الغاز فيه كافيا،أداء المفكّك جيد أم لا، التثبيت صحيح أو لا.

4تحقق من إمدادات الطاقة المترددة ذات المرحلة الواحدة لجهاز التخدير للتأكد من أن الجهد قد استوفى متطلبات AC 220 V ، 50Hz ولديه تأمين جيد للقاعدة الأرضية.أيضا يجب أن تؤكد أن بطارية تخزين الطوارئ تم توصيلها بشكل جيد.

3.2 تركيب آلة التخدير

1. تثبيت العجلات: يجب تركيب عجلتين مع جهاز قفل في الجزء الأمامي من الجهاز ، واثنين بدون جهاز قفل مثبت في الجزء الخلفي.
2. ادفع إطار الجهاز إلى الموقف المتوقع وخطوة جهاز القفل على شاحنات لجعلها مستقرة.
3. قم بتثبيت البخّار إلى مؤخرته الخاصة على آلة التخدير و قم بتثبيت البخّار عن طريق إرساء المسمار السادس.

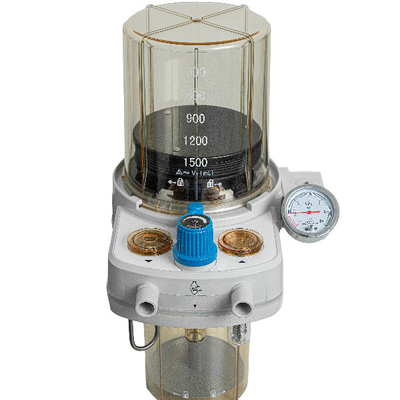

4. قم بتثبيت دائرة التنفس التشويش المتكاملة على الدعامات التي تقع في الجانب الأيسر بواسطة ذراع دعم (في نفس الوقت ،إنتاج الغاز الطازج وإمدادات الأكسجين السريعة مرتبطة بشكل جيد)ثم ربط كيس تخزين الغاز
5. يجب تركيب مسبار تركيز الأكسجين على واجهة مسبار مراقبة تركيز الأكسجين في دائرة التنفس المتكاملة للتخدير (انظر الشكل 2) ،ومن ثم ربط خط إشارة أخذ عينات تركيز الأكسجين على الجانب الأيسر من آلة التخدير إلى مسبار تركيز الأكسجين.
6. يجب تثبيت قناة الهواء لجهاز استشعار التدفق على منفذ التنفس في دائرة التنفس التخدير.ووضع بطاقة الضوء الكهربائية إشارة التدفق على جانب آلة التخدير في وسط قناة الهواء جهاز الاستشعار التدفق.
7. تثبيت جهاز استشعار تركيز الأكسجين كما هو موضح في الشكل 3.إدخال جهاز استشعار تركيز الأكسجين عينة رابط على جانب آلة التخدير في جهاز استشعار تركيز الأكسجينإذا كان مستشعر تركيز الأكسجين تالفاً أو إذا تم سحبها بعد الاستخدام، ويمكن إدخال سدادة الاحتياطي في موقع مستشعر تركيز الأكسجين.
8. قم بتوصيل أنبوب تنفسيين في المرفق على شكل Y (متخصص في ضبط) ، قم بتوصيل واحد إلى منفذ التنفس في دائرة التنفس ،والآخر يتصل بمنفذ التنفس من دائرة التنفس التخدير من خلال جهاز استشعار التدفقويتم توصيل المرفق ذو الشكل الـ Y إلى كيس تخزين الرئة أو الغازات المحاكي.
9. قم بتوصيل جهاز التخدير بـ O المضغوط₂و N₂O مصدر من خلال منفذ دخول الغاز.
10. قم بتوصيل سدادة آلة التخدير في منفذ الطاقة AC 220V 50HZ مع قاعدة AC فردية مثبتة جيدًا.
